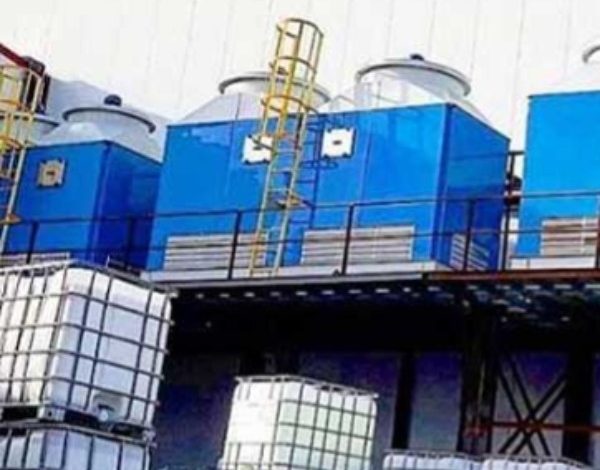

در طراحی و مهندسی تاسیسات صنعتی، دستیابی به حداکثر نرخ دفع حرارت با کمترین میزان مصرف انرژی همواره اولویت اصلی به شمار می‌رود. قلب عملکردی هر برج خنک‌کننده، ناحیه تبادل جرم و حرارت آن است که با استفاده از سطوح پرکننده یا پکینگ‌ها تجهیز می‌شود. بدون این سطوح، تماس مستقیم آب و هوا به ریزش ساده قطرات محدود شده و کارایی حرارتی برج به شدت افت می‌کند. پکینگ‌ها با تغییر ساختار جریان آب و هوا، سطح موثر تبادل و زمان ماندگاری سیال را افزایش می‌دهند. از این رو، ارزیابی دقیق تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده به مهندسان فرآیند کمک می‌کند تا متناسب با کیفیت آب، شرایط اقلیمی و بار حرارتی مورد نیاز، بهینه‌ترین انتخاب را انجام دهند.
مبانی ترمودینامیکی انتقال حرارت روی سطوح پرکننده
فرآیند سرمایش در برج خنک‌کننده ترکیبی از انتقال حرارت محسوس و انتقال حرارت نهان است. بخش اعظم این فرآیند از طریق تبخیر سطحی آب انجام می‌پذیرد. برای آنکه تبخیر به شکل موثری صورت پذیرد، باید سطح تماس آب با هوای عبوری تا حد امکان گسترش یابد.
پکینگ‌ها وظیفه دارند جریان حجمی آب را به یک لایه بسیار نازک مایع یا به میلیون‌ها قطره بسیار ریز تبدیل کنند. هرچه ضخامت لایه آب نازک‌تر باشد، مقاومت حرارتی فیلم مایع کمتر شده و انتقال حرارت با ضریب بالاتری انجام می‌شود. انتخاب نادرست این بسترها، نرخ انتقال حرارت را دچار افت کرده و دستیابی به دمای آب خنک مورد نظر را غیرممکن می‌سازد. به همین جهت، تحلیل تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده پایه‌ای‌ترین مبحث در محاسبات ترمودینامیکی این تجهیزات است.
دسته‌بندی ساختاری پکینگ‌ها و مکانیزم عملکرد آن‌ها
سطوح پرکننده بر اساس مکانیزم خرد کردن جریان آب و شکل‌دهی به سطح تماس، به دو دسته کلی فیلمی و اسپلش تقسیم می‌شوند:
پکینگ‌های فیلمی (Film Fill)
در این ساختار، آب روی ورقه‌های شیاردار پلاستیکی جاری شده و یک فیلم نازک پیوسته از مایع تشکیل می‌دهد. به دلیل هندسه خاص و وجود شیارهای متقاطع، سطح تماس ویژه به ازای هر متر مکعب از حجم بستر به شدت افزایش می‌یابد.
پکینگ‌های فیلمی بالاترین ضریب انتقال حرارت را در مقایسه با سایر مدل‌ها ارائه می‌دهند و امکان طراحی برج‌هایی با ابعاد فیزیکی کوچکتر را فراهم می‌سازند. با این وجود، این مدل‌ها به دلیل فاصله کم شیارها به شدت در برابر رسوب‌گذاری و آب‌های با سختی و آلودگی بالا حساس هستند. بنابراین توجه به کیفیت آب ورودی هنگام بررسی تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده با پکینگ فیلمی از اهمیت حیاتی برخوردار است.
پکینگ‌های اسپلش یا چکه‌ای (Splash Fill)
مکانیزم این مدل‌ها بر پایه شکستن فیزیکی قطرات آب استوار است. جریان آب پس از خروج از نازل‌ها با شبکه‌ها، میله‌ها یا توری‌های افقی برخورد کرده و به قطرات ریزتر متلاشی می‌شود. این برخورد پیوسته باعث افزایش مداوم سطح مشترک قطرات با هوا می‌گردد.
پکینگ‌های اسپلش مقاومت بسیار بالایی در برابر رسوب، لجن، املاح و ذرات معلق دارند و برای کارخانجات فولاد، صنایع غذایی و خطوط بازیافت آب ایده‌آل هستند. در طرف مقابل، این پکینگ‌ها به حجم بسیار بزرگ‌تری از برج برای دستیابی به ظرفیت برودتی مشخص نیاز دارند.
بررسی متغیرهای رفتار دمایی و تحلیل بازی حرارتی سیستم
عملکرد پکینگ‌ها مستقیما بر رفتار حرارتی و در اصطلاح مهندسی، بازی دمایی سیستم اثر می‌گذارد. بازی دمایی برج بر اساس دو شاخص بنیادین تعریف می‌شود:
۱. دامنه تغییرات دما یا رنج (Range):
این فاکتور تفاوت دمای آب گرم ورودی به بالای پکینگ‌ها و دمای آب سرد خروجی جمع شده در تشتک است. این پارامتر نشان‌دهنده میزان حرارتی است که از فرآیند صنعتی دریافت شده و باید توسط پکینگ دفع شود.
۲. نزدیکی به دمای حباب مرطوب یا اپروچ (Approach):
اپروچ بیانگر میزان اختلاف دمای آب سرد خروجی از پکینگ نسبت به دمای حباب مرطوب محیط است. از دیدگاه فیزیکی، دمای آب خروجی هرگز نمی‌تواند از دمای حباب مرطوب پایین‌تر برود، اما توانایی پکینگ در رساندن این اختلاف به کمترین مقدار ممکن، معیار اصلی سنجش راندمان برج است.
پکینگ‌های فیلمی پیشرفته قادرند اپروچ‌هایی در محدوده دو تا سه درجه سانتی‌گراد ایجاد کنند، در حالی که در پکینگ‌های اسپلش قدیمی دستیابی به چنین اعدادی مستلزم افزایش شدید ارتفاع برج و هوادهی بالا است. از این رو، ارزیابی بازی حرارتی یکی از ملموس‌ترین شاخص‌ها در درک تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده به شمار می‌آید.
تاثیر جنس و خواص فیزیکی پلیمرها بر ظرفیت دفع حرارت
مواد تشکیل‌دهنده پکینگ علاوه بر پایداری مکانیکی، تاثیر بسزایی در رفتار ترشوندگی آب دارند. پکینگ‌ها عمدتا از مواد زیر تولید می‌شوند:
پلی وینیل کلراید (PVC): پی وی سی به دلیل خودخاموش‌شوندگی، قیمت مناسب و خواص ترشوندگی عالی، پرکاربردترین متریال در پکینگ‌های فیلمی است. با این حال، محدودیت تحمل دمایی تا ۵۵ درجه سانتی‌گراد دارد و در دماهای بالاتر دچار تغییر شکل می‌شود.
پلی پروپیلن (PP): پلی پروپیلن توانایی تحمل دماهای بالاتر تا ۸۰ درجه سانتی‌گراد و مقاومت استثنایی در برابر مواد شیمیایی خورنده و اسیدها را داراست. این ماده به روش‌های تزریقی و با دوام مکانیکی بالا تولید می‌شود.
خاصیت ترشوندگی متریال باعث می‌شود آب به جای قطره‌ای شدن روی ورقه‌ها، به صورت یکنواخت پهن شود که این موضوع ظرفیت انتقال حرارت را ارتقا می‌دهد. به همین جهت مهندسان در مطالعه تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده توجه ویژه‌ای به زاویه ترشوندگی و جنس بستر دارند.
برهم‌کنش افت فشار آیرودینامیکی و توان فن‌ها
هر ساختاری که برای افزایش سطح انتقال حرارت در مسیر جریان قرار گیرد، مقاومتی در برابر عبور هوا ایجاد می‌کند که به آن افت فشار استاتیکی گفته می‌شود. انتخاب هندسه پکینگ همواره یک مصالحه مهندسی میان سطح انتقال حرارت و افت فشار است:
اگر تراکم ورقه‌های پکینگ فیلمی بیش از حد بالا باشد، اگرچه سطح ویژه حرارتی افزایش می‌یابد، اما مقاومت آیرودینامیکی به شدت بالا رفته و جریان هوای عبوری ناشی از فن افت می‌کند. افت جریان هوا تبخیر را متوقف کرده و ظرفیت سرمایشی کل برج را کاهش می‌دهد. از سوی دیگر، فن برای غلبه بر این افت فشار به توان الکتریکی بیشتری نیاز خواهد داشت. محاسبه دقیق افت فشار و بهینه‌سازی زوایای شیارها از مباحث حساس در ارزیابی تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده به شمار می‌رود.
کیفیت آب در گردش و سناریوی افت راندمان زمانی
تغییرات کیفیت آب در طول چرخه کاری تاثیر مستقیمی بر رفتار بلندمدت پکینگ دارد. آب در گردش به دلیل تبخیر مداوم، املاح بیشتری در خود ذخیره می‌کند. در صورت عدم مدیریت سختی آب، پکینگ‌ها با مشکلات زیر روبرو می‌شوند:
تشکیل لایه‌های سخت کربناتی
رسوبات گچی و آهکی روی پکینگ‌ها علاوه بر اضافه کردن بار مرده به سازه، ضخامت لایه‌های حرارتی را افزایش داده و شیارهای عبور هوا را باریک می‌کنند. این امر کارایی سرمایشی برج را در طول زمان به شکل تصاعدی افت می‌دهد.
رشد جلبک و بیوفیلم
تجمع مواد آلی و جلبک‌ها بستری لزج ایجاد می‌کند که جریان یکنواخت آب را منحرف می‌سازد. در محیط‌های با آب بسیار آلوده، استفاده از پکینگ‌های ضد رسوب با شیارهای باز یا پکینگ‌های قطره‌ای مشبک، تضمین‌کننده حفظ ظرفیت حرارتی در درازمدت خواهد بود. لحاظ کردن سناریوهای رسوب‌گذاری بخش حیاتی تحلیل تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده در محیط‌های پرچالش صنعتی است.
مقایسه جریان‌های متقاطع (Crossflow) و ناهمسو (Counterflow)
چیدمان فیزیکی پکینگ‌ها نسبت به جهت ورود هوا به دو بخش اصلی تقسیم می‌شود:
۱. سیستم‌های جریان ناهمسو:
در این سیستم هوا از پایین به بالا حرکت کرده و آب از بالا به پایین سرازیر می‌شود. انتقال حرارت در این سیستم حداکثری است زیرا سردترین آب در تماس با خشک‌ترین هوا قرار می‌گیرد. پکینگ‌های مورد استفاده در این برج‌ها نیازمند طراحی دقیق نازل‌ها برای پوشش صددرصدی سطح مقطع هستند.
۲. سیستم‌های جریان متقاطع:
در این حالت هوا به صورت افقی از میان پکینگ عبور کرده در حالی که آب به صورت عمودی پایین می‌ریزد. این مدل نگهداری آسان‌تر و افت فشار هوای کمتری دارد اما نیازمند حجم پکینگ بیشتری برای دستیابی به دمای آب مشابه است. تطبیق هندسه بستر با نوع جریان، مکمل بررسی‌های تخصصی در تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده خواهد بود.
راهکارهای فنی در بازسازی و ارتقای ظرفیت برج‌های موجود
بسیاری از صنایع برای افزایش ظرفیت تولید بدون نیاز به ساخت برج‌های جدید، اقدام به تعویض پکینگ‌های قدیمی با نسل‌های جدید ورقه‌های فرم‌دهی شده می‌نمایند. با جایگزینی پکینگ‌های اسپلش قدیمی یا پکینگ‌های چوبی فرسوده با پکینگ‌های فیلمی جدید از جنس پلی پروپیلن مقاوم، می‌توان ظرفیت سرمایشی برج را تا ۳۰ درصد بدون تغییر ابعاد فیزیکی سازه افزایش داد.
برای دستیابی به چنین افزایشی، اصلاح همزمان نازل‌های پاشش و نصب قطره‌گیرهای استاندارد جهت جلوگیری از پرتاب آب به بیرون ضروری است. شناخت صحیح و مهندسی تأثیر نوع پکینگ بر ظرفیت سرمایشی برج خنک‌کننده سرمایه‌گذاری در طرح‌های بازسازی و نوسازی تاسیسات کارخانجات را اقتصادی و توجیه‌پذیر می‌سازد.
جمع‌بندی فنی و نتیجه‌گیری
پکینگ نه صرفا یک قطعه پلاستیکی داخلی، بلکه تعیین‌کننده اصلی بازده ترمودینامیکی و ظرفیت نهایی سیستم‌های خنک‌کننده صنعتی است. انتخاب نوع پکینگ بر مبنای پارامترهایی همچون سختی و پاکی آب، میزان بار حرارتی، محدوده دمای آب گرم ورودی و توان مصرفی فن‌ها انجام می‌پذیرد. بهره‌گیری از پکینگ متناسب، علاوه بر تضمین پایداری خطوط تولید و بهبود رنج و اپروچ دمایی، مصرف برق و هزینه‌های تعمیرات را به میزان چشمگیری کاهش می‌دهد.
تحلیل جامع مهندسی و پیاده‌سازی اصولی سامانه‌های خنک‌کننده، متکی بر محاسبات دقیق دینامیک سیالات و شناخت بسترها است. در این راستا، مشاوره و تامین متریال با کیفیت بالا از مراجع معتبر فنی و صنعتی نظیر **سایت** تضمین‌کننده بهره‌وری پایدار و ارتقای توان برودتی تاسیسات سنگین صنعتی خواهد بود.
سوالات متداول
۱. پکینگ فیلمی چه مزیتی نسبت به پکینگ اسپلش در ظرفیت سرمایشی دارد؟
پکینگ فیلمی با ایجاد یک لایه نازک آب بر روی سطوح شیاردار، سطح تماس بسیار بزرگ‌تری به ازای هر متر مکعب نسبت به پکینگ اسپلش ایجاد می‌کند که این امر منجر به انتقال حرارت سریع‌تر، نزدیک‌تر شدن به دمای حباب مرطوب (اپروچ کمتر) و کوچکتر شدن ابعاد فیزیکی برج می‌شود.
۲. در چه شرایطی استفاده از پکینگ اسپلش نسبت به پکینگ فیلمی اولویت دارد؟
در شرایطی که آب در گردش دارای سختی بالا، گل و لای، روغن، ذرات معلق زیاد یا بار بیولوژیکی سنگین باشد، پکینگ‌های اسپلش به دلیل فواصل بزرگ شبکه‌ها دچار گرفتگی نمی‌شوند و پایداری عملکردی بسیار بالاتری دارند.
۳. چرا جنس پکینگ (PVC یا PP) بر کارکرد و طول عمر حرارتی برج تاثیر دارد؟
پکینگ پی وی سی ترشوندگی بالا و قیمت مناسبی دارد اما در دماهای بالای ۵۵ درجه سانتی‌گراد دفرمه می‌شود؛ در مقابل، پلی پروپیلن (PP) علاوه بر مقاومت شیمیایی بالا، تحمل دمایی تا ۸۰ درجه سانتی‌گراد را داشته و در محیط‌های بسیار داغ و خورنده ساختار خود را حفظ می‌کند.
۴. منظور از مفهوم اپروچ (Approach) در ارزیابی عملکرد پکینگ چیست؟
اپروچ اختلاف دمای آب سرد خروجی از زیر بستر پکینگ و دمای حباب مرطوب هوای محیط است. هر اندازه پکینگ کارآمدتر باشد، این اختلاف کمتر بوده و آب خروجی به کمترین حد ممکن خنک می‌شود.
